metálico en el fondo del mar o río.
Dentro de este tubo, un equipo de
perforación excava el espacio interno
(el suelo natural puede ser retirado o
compactado), se instala un armado
de acero y se concreta el pilote. Y se
repite la operación cientos de veces,
dependiendo de la estructura que se
construye.
Las grandes exigencias técnicas tienen
que ver más con el transporte de los
equipos y los tubos metálicos. Muchas
veces, las fundaciones offshore se hacen
desde un buque que transporta la grúa que
conducirá el martillo. El conocimiento
del método está consolidado en América
Latina. El próximo paso de la región como
un todo es agregar nuevas tecnologías,
como los martillos vibratorios. Para una
empresa en especial, el desafío es ampliar su
participación en el mercado de equipos de
perforación y fundación.
La brasileña CZM fabrica estas máquinas
desde 1976. Tiene un 60% del mercado
en su país y sus redes se extienden por
toda Latinoamérica. En ferias como
Bauma y ConExpo, compite con los
grandes nombres europeos, como
Casagrande y Soilmec, poniendo
en claro su creciente proceso de
internacionalización, que incluso
la ha llevado a tener fábricas en
Estados Unidos. Por casualidad,
un servicio de fundación de
puentes parece haber marcado un
antes y después en la historia de
la empresa.
EXCAVANDO AGUAS
DEL NORTE
Efectivamente, fue la ejecución de un
trabajo de fundación en un río que traía
consigo desafíos muy específicos, dada la
influencia de un río cercano, lo que le abrió
las puertas a CZM en los Estados Unidos.
La contratista McKinney, propiedad
de la inglesa Keller, la mayor contratista
especializada en fundaciones del mundo,
se hizo cargo de realizar las fundaciones
del puente Dabney, en el estado de West
Virginia, en 2013. La geología del terreno
era complicada debido a que la proximidad
con el río Guyandotte presentaba un
suelo con mezcla de roca y arenisca
extremadamente abrasiva.
Una de las soluciones planteadas era
excavar por partes utilizando explosivos
para ablandar el suelo de manera a facilitar
la posterior excavación. Sin embargo, el
problema de este método para la contratista
era que podía reducir mucho la tasa
de avance y echar a perder los plazos
establecidos por el departamento de tránsito
del Estado. Pero ya venían testeando desde
hace algún tiempo la EK250 de CZM en
su sede central, y decidieron ponerla en
acción en el proyecto del puente Dabney.
La perforadora se enfrentaba a la arenisca
y roca solo con su hélice, sin auxilio de
explosivos.
El resultado fue positivamente sorpresivo.
Mike Hall, ingeniero de McKinney, escribió
un artículo en el que asegura que “la arenisca
de la formación geológica local nos pareció
una buena prueba para la perforadora. La
máquina iba sola contra la arenisca nativa,
sin auxilios extras y utilizando técnicas
de perforación totalmente convencionales.
Al final, la EK250 superó los rangos de
productividad estimados. La instalación
de los pilotes se completó nueve días antes
del plazo pese al metraje adicional que se
agregó al Pilote 2”.
BAUER DESARROLLA SOLUCIÓN PARA
PERFORACIÓN SUBMARINA EN ROCA
La empresa fabricante de equipos de
fundación Bauer, de Alemania, ha llegado a
una solución que dice ser la más adecuada
para la perforación e hincado de pilotes
en roca submarina. La perforadora BSD
3000 tiene tres partes. La base de
perforación tiene tres piernas capaces de
nivelarse a las irregularidades del suelo
submarino. Por su interior, se instala la
unidad de perforación con un mecanismo
rotatorio y roller bit completo. Por encima,
conectada al eje que se encuentra con la
unidad de perforación, se instala el motor
que transmite el movimiento rotatorio.
La perforadora BSD 3000 puede escavar
hasta 11 metros bajo el suelo rocoso
submarino y puede trabajar con una
inclinación de hasta un 7%. El diámetro de
perforación puede variar entre dos y tres
metros.
La máquina de Bauer encuentra
aplicación, entre otras, en la instalación
de generadoras de energía mareomotriz,
cuando se hace necesario instalar equipos
pesados en el fondo del mar.

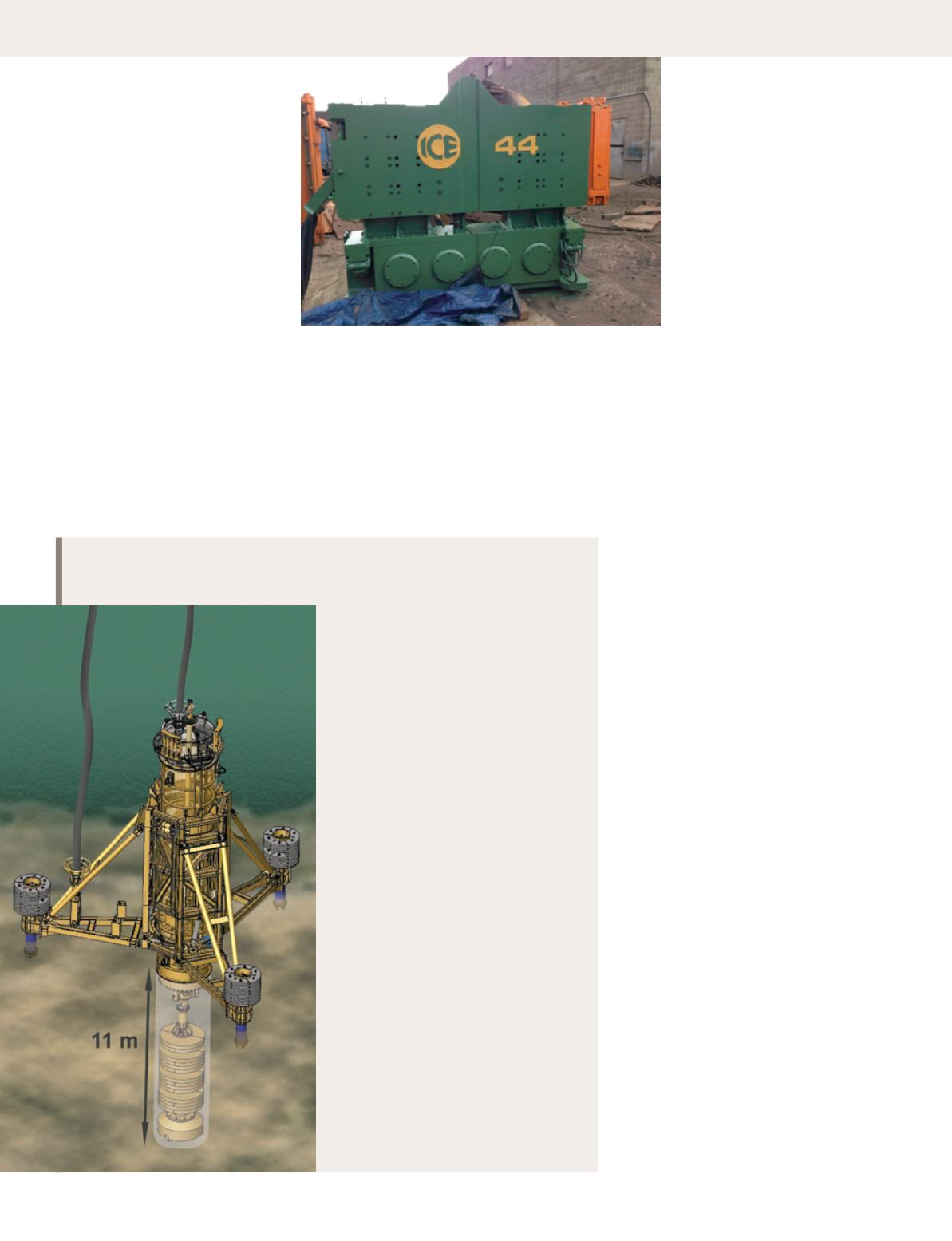

El equipo BSD 3000 de Bauer es utilizado
para instalación de generadoras de energía
mareomotriz.
Un martillo vibratorio fabricado por
ICE e introducido en el mercado
brasileño por CZM.
>
